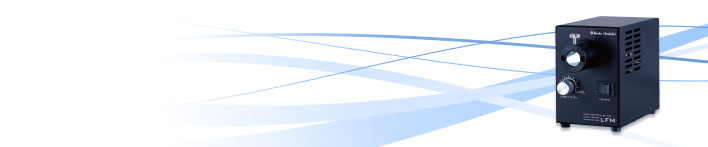

ファイバー引き出し型照明 LFM-15W series

ファイバー引き出し型照明

LFM-15W series

  • ROHS

LED採用によりメンテナンスフリー ・ハロゲン100W相当の明るさ ・小型化を実現

LFM-15Wはハロゲン100W相当の照度を実現した、ファイバー用の照明です。LEDの採用によりメンテナンスフリーを実現。

特徴

ハロゲン100W相当の明るさでコンパクト化

ハロゲン100W品以上の照度を実現し、サイズも大幅に小型化しました。

ハロゲン100W相当の明るさでコンパクト化

従来機に比べ体積比85%ダウン

従来機に比べ体積比85%ダウン

メンテナンスフリーでエコ

LED採用により消費電力が低く、独自の冷却方式の採用で長寿命化を実現。

メンテナンスフリーでエコ

注意事項

  • ※このサイトに記載された製品を安全にお使いいただくために、ご使用の前に必ず「取扱説明書」をお読みください。
  • ※当社製品の不具合による保証範囲は、当該納入品の復元を限度とさせていただき、当社製品の故障に起因するお客様での機会損失、逸失利益、当社の予見の有無を問わず特別の事情から生じた損害、2次損害、事故補償、およびその他の業務に関する保障については、当社は責任を負いかねます。

各種データダウンロード

電源仕様

  LFM-15W
入力仕様 入力電圧 AC100~240V ±10%
入力周波数 50/60Hz
定格電流 ※ 0.8A/0.4A
突入電流 ※ 15A/30A
出力仕様 発光色(色温度) White (6000K)
出力電力 MAX 11W
可変範囲 0~100%
構造仕様 冷却方法 Forced air-cooling
質量 1.5kg
ACケーブル長 2m(drawn from the unit)
適合ファイバー結束径
調光機能
  • ※入力電圧 AC100V/200V時のデータです。

パネル面詳細

パネル面詳細

ファイバー出射光の均一性が良い

独自の光学設計によりファイバーからの出射光の均一性は優れています。

  1. 電源スイッチ

    電源スイッチ
  2. 調光ボリューム
    光量を可変出来ます

  1. ファイバー挿入口

    ファイバー挿入口
  2. I/Oコネクタ
    下記I/O一覧表を参照ください

  3. ACケーブル

I/O ConnecterConnecter type:XG4A-2634(OMRON)

Pin No. Pin Detail Pin No. Pin Detail
1 DIG. Bit1(LSB) 2 Bit2
3 Bit3 4 Bit4
5 Bit5 6 Bit6
7 Bit7 8 Bit8
9 Bit9 10 DIG. Bit10(MSB)
11 ON/OFF 12 LIGHT INT./EXT.
13 LIGHT ANA./DIG. 14 ALARM
15 ANA 5V 16 COMMON

型式説明

型式説明

ACプラグ選択

  • -Plug for 100 VAC
  • WCE plug
  • CCable end cut
