製品情報 画像処理用LED照明

定電流制御点灯電源 LDA series

定電流制御点灯電源

LDA series

  • ROHS
  • CC

・照明を選ばず接続が可能 ・自己診断による定電流制御電源(特許出願中) ・小型・軽量なコンパクトデザイン

LDAは、定電流制御の電源です。電源容量は30W・50W・100Wをラインアップ。特許出願中の独自の機能により、当社12V照明を接続可能。オプションで各種通信機能も搭載可能。

特徴

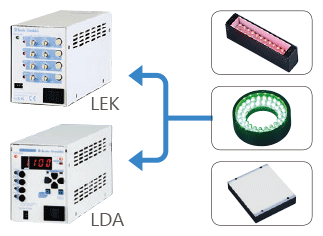

自己診断による定電流制御 <特許出願中>

自己診断(Calibration機能)により照明に流れる電流値を読み取り定電流制御を行います。そのため、従来の照明を接続することが可能です。

自己診断による定電流制御 <特許出願中>
  • ※当社製12V仕様のLED照明をご使用ください。

注意事項

  • ※このサイトに記載された製品を安全にお使いいただくために、ご使用の前に必ず「取扱説明書」をお読みください。
  • ※当社製品の不具合による保証範囲は、当該納入品の復元を限度とさせていただき、当社製品の故障に起因するお客様での機会損失、逸失利益、当社の予見の有無を問わず特別の事情から生じた損害、2次損害、事故補償、およびその他の業務に関する保障については、当社は責任を負いかねます。

各種データダウンロード

電源仕様

LFM-15W LDA-304 LDA-504
入力仕様 入力電圧 AC100~240V ±10%
入力周波数 50/60Hz
定格電流 ※ 0.7A/0.4A
突入電流 ※ 15A/30A
出力仕様 出力チャンネル数 4ch
出力電圧 DC12V/24V
出力電流 ※2 2.25A 3.9A
出力電力 ※3 27W 47W
可変範囲 Current variable from 0% to 100%
構造仕様 冷却方法 Natural ventilation
質量 0.9kg 1.0kg
ACケーブル長 2m(drawn from the unit)
外形図 Fig.1
調光機能
  • ※1 入力電圧 AC100V/200V時のデータです。
  • ※2 各チャンネル出力の総和です。但し1ch当たりの最大電流は1.25A以内となります。
  • ※3 各チャンネル出力の総和です。但し1ch当たりの最大電力は24W以下でご使用下さい。
    ※調光機能の仕様については、LED技術資料を参照下さい。

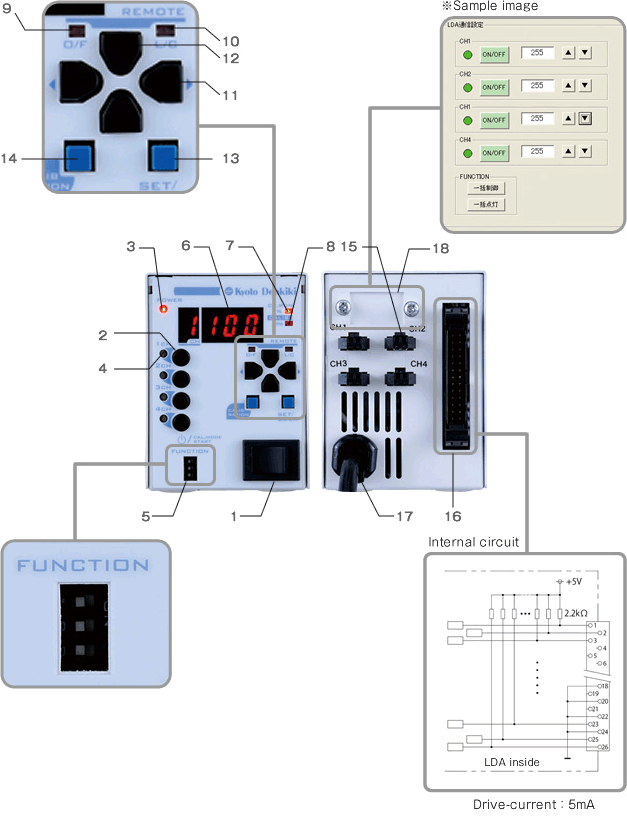

パネル面詳細

パネル面詳細
  1. 電源スイッチ

  2. ON/OFFスイッチ
    点灯/消灯をします

  3. POWER LED
    AC受電時点灯します

  4. OUTPUT LED
    照明点灯時、点灯します

  5. FUNCTIONスイッチ

    1. 1.一括制御機能
      個別制御/一括制御を切り替えることができます。
    2. 2.電源投入時一括点灯機能
      電源スイッチON/OFFで LED 照明の点灯/消灯ができます。
    3. 3.パネル面SW有効機能
      パネル面スイッチの無効/有効を切り替えます。
  6. 調光レベル表示LED
    調光レベル表示の時点灯します

  7. Calibrationモード表示LED
    Calibrationモードの時点灯します

  8. 外部ON/OFF表示LED
    外部ON/OFF設定モードの時点灯します

  9. 外部調光設定表示LED
    外部調光設定モードの時点灯します

  1. デジタルパネル桁変更ボタン
    デジタルパネルの桁位置を変更します

    デジタルパネル桁変更ボタンデジタルパネルの桁位置を変更します
  2. 設定変更値ボタン
    チャンネル、及び各設定値を 変更します調光は1%ごとの可変です。

  3. 設定変更ボタン
    調光レベルを変更します

  4. Calibrationボタン
    Calibrationを行う時に使用します

  5. 出力コネクタ
    LED照明を接続します

  6. I/Oコネクタ
    下記I/O一覧表を参照ください

    I/Oコネクタ下記I/O一覧表を参照ください
  7. ACケーブル

  8. 通信コネクタ
    オプション時使用します

    通信コネクタオプション時使用します

I/O Connecter Connecter type:XG4A-2634(OMRON)

Pin No. Pin Detail Pin No. Pin Detail
1 DIG. Bit1(LSB) 2 Ch2 ANA. 5V
3 Bit2 4 Ch3 ANA. 5V
5 Bit3 6 Ch4 ANA. 5V
7 Bit4 8 Ch1 ON/OFF
9 Bit5 10 Ch2 ON/OFF
11 Bit6 12 Ch3 ON/OFF
13 Bit7 14 Ch4 ON/OFF
15 Bit8 (MSB) 16 ON-OFF INT./EXT.
17 Channel select 18 COMMON
19 Channel select 20 COMMON
21 DATA Change 22 COMMON
23 LIGHT INT./EXT. 24 COMMON
25 Ch1 ANA. 5V 26 LIGHT ANA./DIG.

Output Connecter
Connecter type:SMP-02V-BC(JST)

Pin No. Pin Detail
1 Output voltage (+)
2 Output voltage (-)

型式説明

型式説明

出力容量

  • 3030W
  • 5050W

出力電圧

  • -12V
  • 2424V

ACプラグ選択

  • -Plug for 100 VAC
  • WCE plug
  • CCable end cut

通信仕様

  • -NC
  • R2RS232C
  • R4RS485
  • LANLAN
