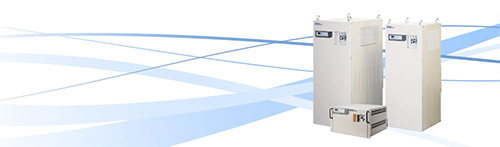

瞬時電圧低下保護装置
KDP/KDP2 series
瞬低保護装置のエキスパート
瞬時電圧低下と瞬時電断を保護します。
バッテリ・レス／ファン・レスにより長寿命・メンテナンスフリーを追求した瞬低・瞬断専用対策装置です。
概要
近年の電力品質は、発電／送電設備の改良により飛躍的に改善されており、停電が発生する事は極めて稀になってきました。しかしながら、落雷などの自然現象による瞬時電圧低下及び、瞬時停電は避ける事ができません。多雷地域で年間２０件以上にも及びます。また、ここ数年は、異常気象により、今まで落雷が無かった地域でも、発生する頻度が増えている状況になっています。
KDP/KDP2シリーズは、このような瞬低や瞬断による損害から工場におけるプロセス制御装置・コンピュータ等の機器を保護する装置です。
従来より普及しているUPSに対して、本装置は、バッテリ及び冷却ファンを使用しておりません、またマイコン制御による自己診断監視機能により、高信頼性を実現し、お客様の管理コストの削減、産業廃棄物の削減に寄与します。
特徴
- 豊富なラインナップ（全シリーズ：26機種）
- 市場実績20000台以上
KDP/KDP2の6大特徴
注意事項
- ※このサイトに記載された製品を安全にお使いいただくために、ご使用の前に必ず「取扱説明書」をお読みください。
- ※当社製品の不具合による保証範囲は、当該納入品の復元を限度とさせていただき、当社製品の故障に起因するお客様での機会損失、逸失利益、当社の予見の有無を問わず特別の事情から生じた損害、2次損害、事故補償、およびその他の業務に関する保障については、当社は責任を負いかねます。
ラインナップ
1Φ100VAC SEMI F47-0706対応
| 型式 | KDP2-1S001 | KDP-1S1R5 | KDP2-1S003 | KDP2-1S006 | KDP-1S012 | |
|---|---|---|---|---|---|---|
| 入力電圧 | 単相 100/115/120VAC±10% | |||||
| 入力周波数 | 50/60Hz | |||||
| 交流出力電圧 | 単相（入力電圧）-（2V） | |||||
| 交流出力容量 | 1kVA | 1.5kVA | 2.8kVA | 6kVA | 12kVA | |
| 保護時間 | 1sec（100%load）/1～6sec（100～0%load） | |||||
| サイズ (キャスター含まず) (端子カバー含む) |
W (mm) | 420 | ||||
| H (mm) | 84 | 133 | 266 | 700 | ||
| D (mm) | 484 | 524 | 550 | |||
| 外形図 | Fig.1 | Fig.2-a | Fig.2-b | Fig.3 | ||
| 質量（kg） | 11 | 17 | 40 | 90 | ||
1Φ200VAC SEMI F47-0706対応
| 型式 | KDP2-2S001 | KDP-2S1R5 | KDP2-2S003 | KDP2-2S006 | KDP-2S012 | |
|---|---|---|---|---|---|---|
| 入力電圧 ※1 | 単相 200/208/220VAC±10% | |||||
| 入力周波数 | 50/60Hz | |||||
| 交流出力電圧 | 単相（入力電圧）-（4V） | |||||
| 交流出力容量 | 1kVA | 1.5kVA | 3kVA | 6kVA | 12kVA | |
| 保護時間 | 1sec（100%load）/1～6sec（100～0%load） | |||||
| サイズ (キャスター含まず) (端子カバー含む) |
W (mm) | 420 | ||||
| H (mm) | 84 | 133 | 266 | 700 | ||
| D (mm) | 484 | 524 | 550 | |||
| 外形図 | Fig.1 | Fig.2-a | Fig.2-b | Fig.3 | ||
| 質量（kg） | 11 | 13 | 17 | 37 | 77 | |
3Φ200VAC SEMI F47-0706対応
| 型式 | KDP-2T006 | KDP-2T009 | KDP-2T012 | KDP2-2T020 | |
|---|---|---|---|---|---|
| 入力電圧 | 三相 200/208/220VAC±10% | 三相 200/208/220/240VAC±10% | |||
| 入力周波数 | 50/60Hz | ||||
| 交流出力電圧 | 三相（入力電圧）±（4V） | ||||
| 交流出力容量 | 6kVA | 9kVA | 12kVA | 20kVA | |
| 保護時間 | 1sec（100%load）/1～6sec（100～0%load） | ||||
| サイズ (キャスター含まず) (端子カバー含む) |
W (mm) | 420 | |||
| H (mm) | 700 | 1050 | |||
| D (mm) | 550 | 570 | |||
| 外形図 | Fig.3 | Fig.4 | |||
| 質量（kg） | 70 | 73 | 75 | 130 | |
| 型式 | KDP2-2T030 | KDP-2T050 | KDP-2T075 | KDP-2T100 | |
|---|---|---|---|---|---|
| 入力電圧 | 三相 200/208/220/240VAC±10% | 三相 200VAC±10% | |||
| 入力周波数 | 50/60Hz | ||||
| 交流出力電圧 | 三相（入力電圧）±（4V） | ||||
| 交流出力容量 | 30kVA | 50kVA | 75kVA | 100kVA | |
| 保護時間 | 1sec（100%load）/1～6sec（100～0%load） | ||||
| サイズ (キャスター含まず) (端子カバー含む) |
W (mm) | 450 | 670 | 1800 | |
| H (mm) | 1050 | 1550 | 1850 | ||
| D (mm) | 730 | 900 | 810 | ||
| 外形図 | Fig.5 | Fig.6 | キャビネット | ||
| 質量（kg） | 180 | 420 | 1150 | 1400 | |
動作原理
