高照度ライン照明
KDPL3 series
自然空冷で100万lxの高照度を実現
特徴
- 自然空冷で100万lxを実現。
- 照射面は、拡散仕様・集光仕様の2ラインナップ。
- 発光色はR・G・B・Wの4色を標準ラインナップ。
- お客様の設置環境に合わせて、放熱フィンのサイズ・形状を変更可能。
- 照明長は100mm単位で3,000mmまで標準ラインナップ。
注意事項
- ※このサイトに記載された製品を安全にお使いいただくために、ご使用の前に必ず「取扱説明書」をお読みください。
- ※当社製品の不具合による保証範囲は、当該納入品の復元を限度とさせていただき、当社製品の故障に起因するお客様での機会損失、逸失利益、当社の予見の有無を問わず特別の事情から生じた損害、2次損害、事故補償、およびその他の業務に関する保障については、当社は責任を負いかねます。
ラインナップ
| 型式 | 発光色 | 適応電源 |
|---|---|---|
| KDPL3- △ 100 ＊ |  |
LKAseries |
| KDPL3- △ 200 ＊ | ||
| KDPL3- △ 300 ＊ | ||
| KDPL3- △ 400 ＊ | ||
| KDPL3- △ 500 ＊ | ||
| KDPL3- △ 600 ＊ | ||
| KDPL3- △ 700 ＊ | ||
| KDPL3- △ 800 ＊ | ||
| KDPL3- △ 900 ＊ | ||
| KDPL3- △ 1000 ＊ | ||
| KDPL3- △ 1100 ＊ | ||
| KDPL3- △ 1200 ＊ | ||
| KDPL3- △ 1300 ＊ | ||
| KDPL3- △ 1400 ＊ | ||
| KDPL3- △ 1500 ＊ | ||
| KDPL3- △ 1600 ＊ | ||
| KDPL3- △ 1700 ＊ | ||
| KDPL3- △ 1800 ＊ | ||
| KDPL3- △ 1900 ＊ | ||
| KDPL3- △ 2000 ＊ | ||
| KDPL3- △ 2100 ＊ | ||
| KDPL3- △ 2200 ＊ | ||
| KDPL3- △ 2300 ＊ | ||
| KDPL3- △ 2400 ＊ | ||
| KDPL3- △ 2500 ＊ | ||
| KDPL3- △ 2600 ＊ | ||
| KDPL3- △ 2700 ＊ | ||
| KDPL3- △ 2800 ＊ | ||
| KDPL3- △ 2900 ＊ | ||
| KDPL3- △ 3000 ＊ |
- ※標準ラインナップは3000mmまでですが、3000mm以上も製作可能ですので、営業までご相談下さい。
- 点灯ケーブルは付属しておりません。延長ケーブルシリーズよりご選定下さい。
照射面仕様
| 型式 | 内容 |
|---|---|
| KDPL3-D | 拡散光 |
| KDPL3-LP | 疑似平行光 + 光学シート |

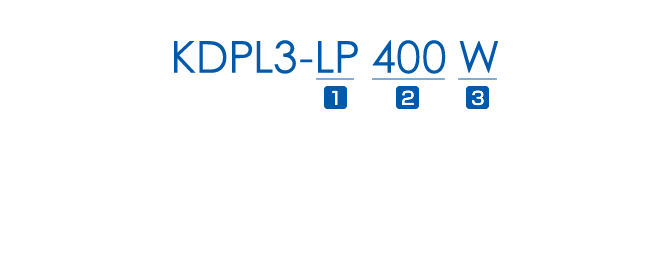

型式説明
照射面仕様(上記参照)
照射面長
- 100 ～3000mm
発光色
- RRed
- GGreen
- BBlue
- WWhite
KDPL3の位置づけ
KDPL2-LPとKDPL3-LPとの照度比較
WD=100mm時の短手方向分布
外形図
注意事項
