製品情報 画像処理用LED照明

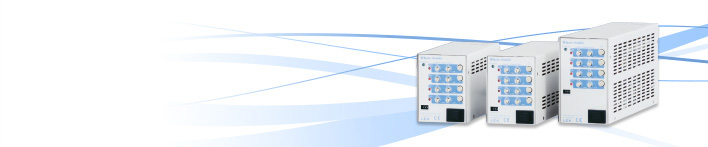

PWM制御点灯電源 LEK series

PWM制御点灯電源

LEK series

  • ROHS
  • CE
  • PWM

LEKは、PWM制御の電源です。電源容量は30W・50W・100Wをラインアップ。30W・50Wについては最大8chまで標準ラインアップ。オプションで各種通信機能も搭載可能。

ラインナップ

型式 容量 ch数
LEK-302CE 30W 2ch
LEK-304CE 4ch
LEK-502CE 50W 2ch
LEK-504CE 4ch
LEK-1004CE 100W 4ch

電源仕様

  LEK 300 Series LEK 500 Series LEK 1000 Series
入力仕様 入力電圧 AC100~240V ±10%
入力周波数 50/60Hz
定格電流 ※ 0.7A/0.4A 1.3A/0.7A
突入電流 ※ 15A/30A 20A/40A
出力仕様 出力チャンネル数 2ch/4ch/8ch ※2
出力電圧 DC12V/24V/48V ※2
出力電力 27W 47W 95W
出力周波数 Approximately 80/157 kHz
可変範囲 Pulse width variable from 0% to 100%
構造仕様 冷却方法 Natural ventilation
質量 0.9kg 1.0kg 1.4kg
ACケーブル長 2m(drawn from the unit)
外形図 Fig.1 Fig.2 Fig.3
調光機能
  • ※1 入力電圧 AC100V/200V時のデータです。
  • ※2 8ch仕様と48V仕様は受注生産品扱いとなります。
  • ※3 各チャンネル出力の総和です。出力コネクタ1ch当たりの容量は、MAX24W以下となるように接続して下さい。

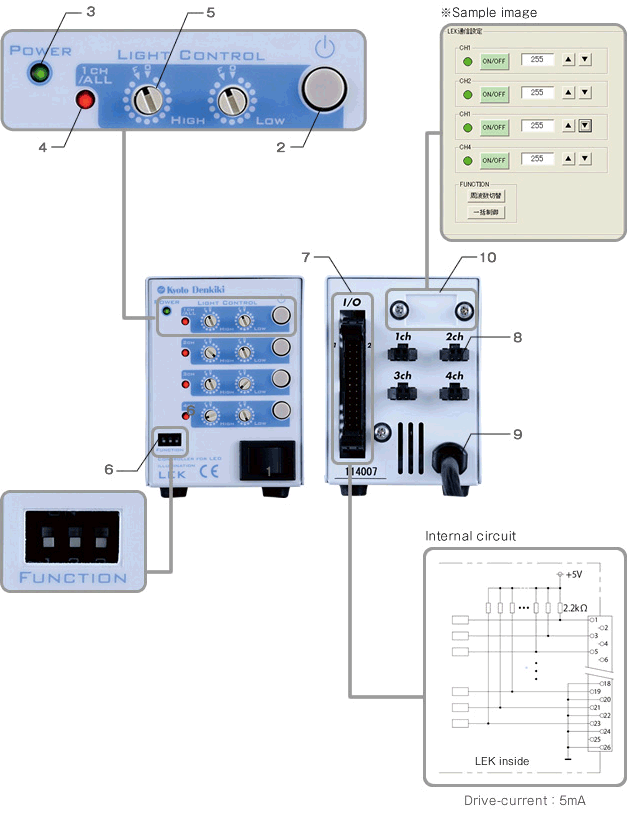

パネル面詳細

パネル面詳細
  1. 電源スイッチ

  2. ON/OFFスイッチ
    点灯/消灯をします

  3. POWER LED
    AC受電時点灯します

  4. OUTPUT LED
    照明点灯時、点灯します

  5. 調光スイッチ
    光量を可変出来ます

    調光スイッチ光量を可変出来ます
  6. FUNCTIONスイッチ

    1. 1.点灯周波数切替機能
      PWM周期を80kHz→157kHzへ切り替えます。
    2. 2.一括制御機能
      個別制御/一括制御を切り替えることができます。
    3. 3.パネル面SW有効機能
      パネル面スイッチの無効/有効を切り替えます。
  1. I/Oコネクタ
    下記I/O一覧表を参照ください

    I/Oコネクタ下記I/O一覧表を参照ください
  2. 出力コネクタ
    LED照明を接続します

  3. ACケーブル

  4. 通信コネクタ
    オプション時使用します

    通信コネクタオプション時使用します

I/O Connecter Connecter type:XG4A-2634(OMRON)

Pin No. Pin Detail Pin No. Pin Detail
1 DIG. Bit1(LSB) 2 NC
3 Bit2 4 NC
5 Bit3 6 NC
7 Bit4 8 Ch1 ON/OFF
9 Bit5 10 Ch2 ON/OFF
11 Bit6 12 Ch3 ON/OFF
13 Bit7 14 Ch4 ON/OFF
15 Bit8 (MSB) 16 ON-OFF INT./EXT.
17 Channel select 18 ALARM
19 Channel select 20 COMMON
21 DATA Change 22 COMMON
23 LIGHT INT./EXT. 24 COMMON
25 NC 26 COMMON

Output Connecter
Connecter type:SMP-02V-BC(JST)

Pin No. Pin Detail
1 Output voltage (+)
2 Output voltage (-)

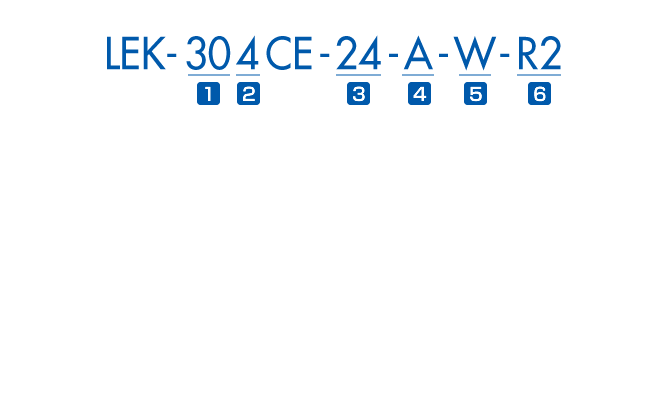

型式説明

型式説明

出力容量

  • 3030W
  • 5050W
  • 100100W

チャンネル数

  • 22 channels
  • 44 channels

出力電圧

  • -12V
  • 2424V
  • 4848V

外部調光

  • -8bit
  • A0-5V

ACプラグ選択

  • -Plug for 100 VAC
  • WCE plug
  • CCable end cut

通信仕様

  • -NC
  • R2RS232C
  • R4RS485
  • LANLAN

注意事項

  • ※このサイトに記載された製品を安全にお使いいただくために、ご使用の前に必ず「取扱説明書」をお読みください。
  • ※当社製品の不具合による保証範囲は、当該納入品の復元を限度とさせていただき、当社製品の故障に起因するお客様での機会損失、逸失利益、当社の予見の有無を問わず特別の事情から生じた損害、2次損害、事故補償、およびその他の業務に関する保障については、当社は責任を負いかねます。
