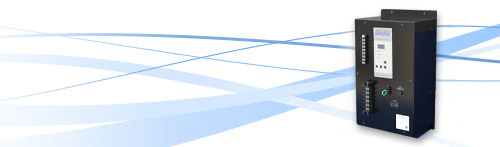

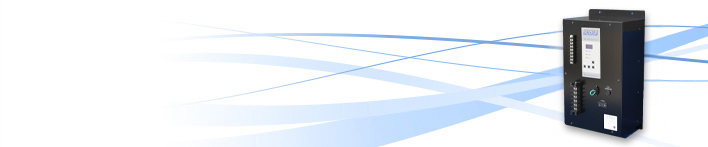

瞬時電圧低下保護装置
KDP-K series
瞬低保護装置のエキスパート
瞬時電圧低下保護装置「KDP-Kシリーズ」は、商用電源の瞬時電圧低下により影響を受ける使用機器に対して安定した電力を供給する装置です。
AC出力は300VA、500VA、800VAの3タイプをご用意し、様々な小容量負荷に対応します。
概要
KDP-Kシリーズは、PLC（プログラマブルロジックコントローラ）など、小容量制御系の瞬時電圧低下（瞬低）対策に最適な、瞬時電圧低下保護装置の新ラインアップです。
小型・軽量で壁掛けにも対応しており、全面操作タイプのため制御盤内の限られた小スペースへも容易に取り付けが可能です。AC出力は300VA、500VA、800VAの3タイプをご用意し、様々な小容量負荷に対応します。
特徴
- 小型・軽量・省スペース設計
- 壁掛けタイプ
- UPSからの置換に最適（バッテリー交換が不要なメンテナンスフリー設計）
- 全面操作タイプのため、設置後の操作や状態確認が容易
- 選べるラインナップ（AC 300VA / 500VA / 800VA）

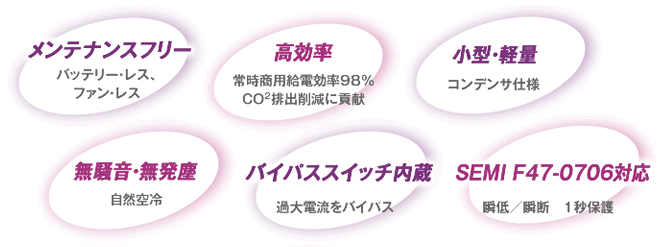

KDPの6大特徴
ラインナップ
| 型式 | KDP-K-1S0R3 | KDP-K-1S0R5 | KDP-K-1S0R8 | |
|---|---|---|---|---|
| 入力電圧 | 商用単相 AC100V/115V/120V ±10% | |||
| 入力周波数 | 50/60Hz | |||
| 出力電圧 (瞬低時) | 定格電圧設定値 (商用追従方式) | |||
| 出力容量 | 300VA / 260W | 500VA / 438W | 800VA / 700W | |
| 定格出力電流 | 3.0A | 5.0A | 8.0A | |
| 瞬低保護時間 | 1秒以上 (100%負荷時) | |||
| サイズ | W（mm） | 210 | ||
| H（mm） | 340 | |||
| D（mm） | 150 | |||
| 質量（kg） | 約7kg | |||
- ※製品仕様については変更する場合があります。

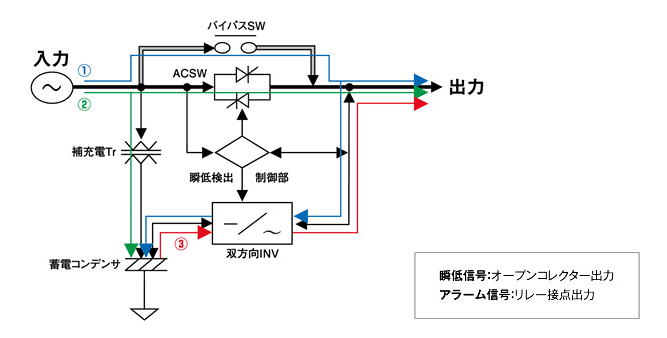

動作原理

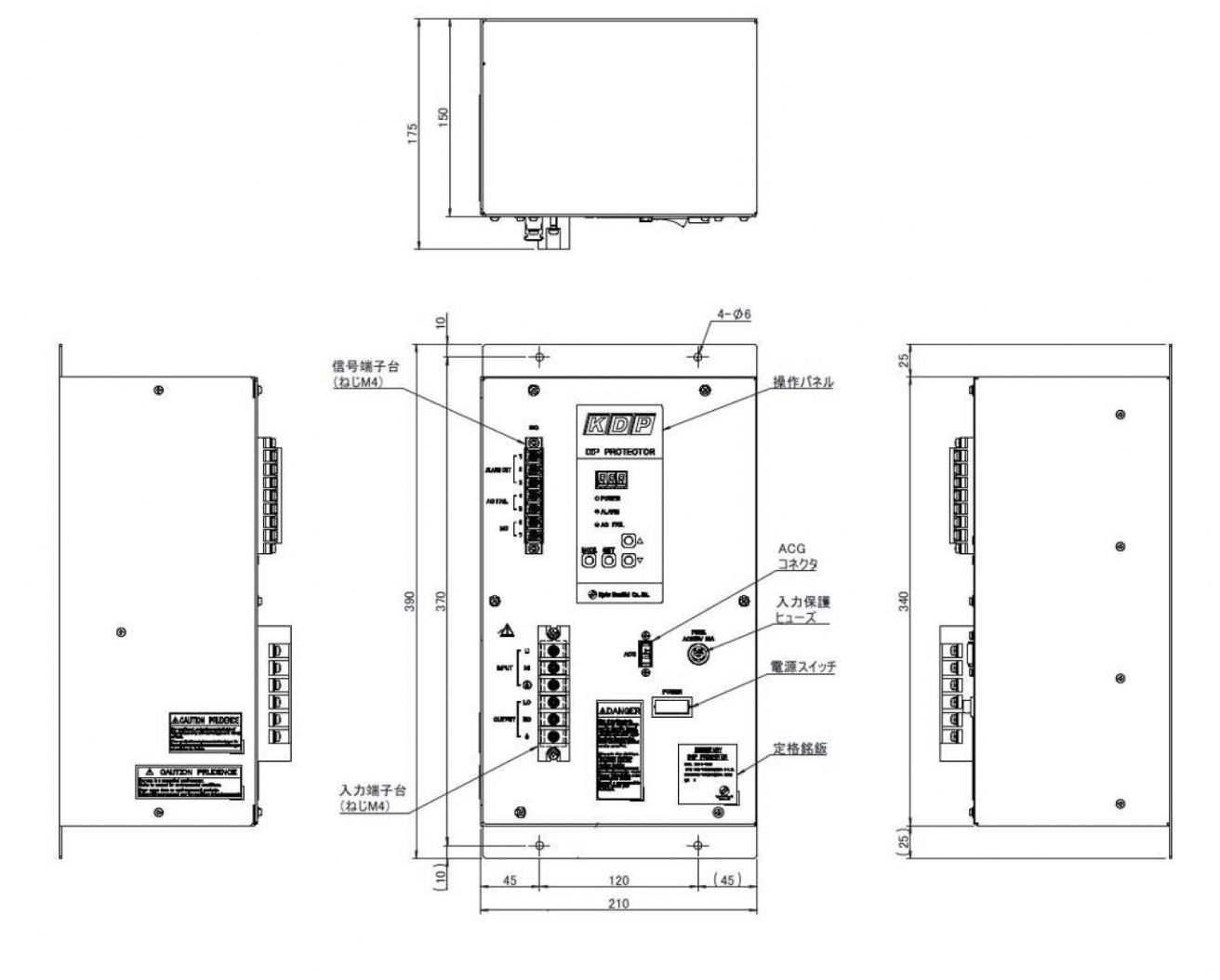

外形図
製品ラインナップ
注意事項
- ※このサイトに記載された製品を安全にお使いいただくために、ご使用の前に必ず「取扱説明書」をお読みください。
- ※当社製品の不具合による保証範囲は、当該納入品の復元を限度とさせていただき、当社製品の故障に起因するお客様での機会損失、逸失利益、当社の予見の有無を問わず特別の事情から生じた損害、2次損害、事故補償、およびその他の業務に関する保障については、当社は責任を負いかねます。
