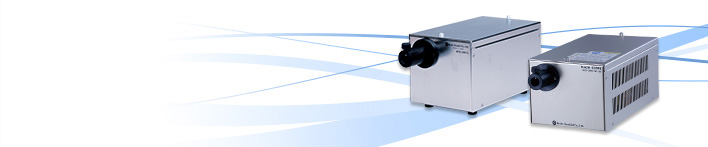

30W ビルトインタイプ
KFS-30F1 series
特徴
ビルトインタイプの設計自由度
各種ライトガイドに接続可能です。（ビルトインタイプすべてに適用可能です。）
各種フィルタも搭載可能です。（IR透過フィルタ、UVカットフィルタ、NDフィルタ）

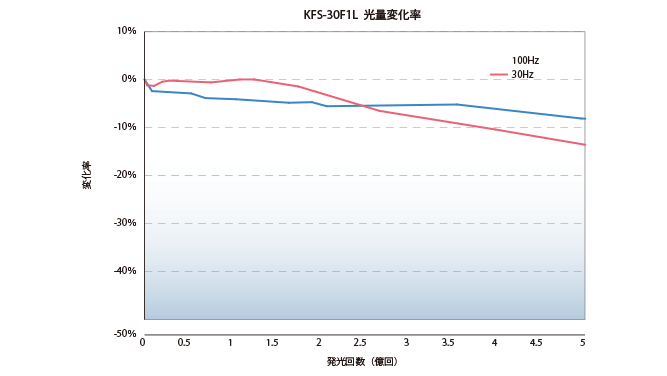

寿命データ
- ※本データは、寿命を保証するものではございません。
注意事項
- ※このサイトに記載された製品を安全にお使いいただくために、ご使用の前に必ず「取扱説明書」をお読みください。
- ※当社製品の不具合による保証範囲は、当該納入品の復元を限度とさせていただき、当社製品の故障に起因するお客様での機会損失、逸失利益、当社の予見の有無を問わず特別の事情から生じた損害、2次損害、事故補償、およびその他の業務に関する保障については、当社は責任を負いかねます。
仕様
| 型式 | KFS-30F1L | KFS-30F1LVL | ||||||
|---|---|---|---|---|---|---|---|---|
| 電源仕様 | 出力 | 30W | 30W | |||||
| 入力電圧 | AC100V/AC200V ±10% | AC100V/AC200V ±10% | ||||||
| 調光範囲 | 約50%～100% | 約25%～100% | ||||||
| 周波数 | 30Hz | 60Hz | 100Hz | 30Hz | 60Hz | 100Hz | 150Hz | |
| 発光エネルギー | 1.0J/F | 0.5J/F | 0.3J/F | 1.0J/F | 0.5J/F | 0.3J/F | 0.2J/F | |
| 外形図 | Fig.1 | Fig.2 | ||||||
| ピンアサイン | Fig.A | Fig.B | ||||||
| 冷却方法 | Forced air-cooling | Forced air-cooling | ||||||
| 調光方式 |  |
|
||||||
| 接続ライトガイド結束径 | 8φ | 8φ | ||||||
| ランプ仕様 | 適合ランプ | KD6604-03 | KD6604-03 | |||||
| 適合トリガ | KD6647 | KD6647 | ||||||
| トリガ信号 | Photocoupler, Contact, TTL |
Photocoupler, Contact, TTL |
||||||
| 安定性 | ±6% | ±6% | ||||||
| ジッター | ～2.0μsec | ～2.0μsec | ||||||
| 遅れ時間 | 5±1μsec | 10～15μsec | ||||||
- ※調光方式の仕様については、キセノンストロボ技術資料を参照下さい。
- ※ケーブル類はこちらを参照下さい。

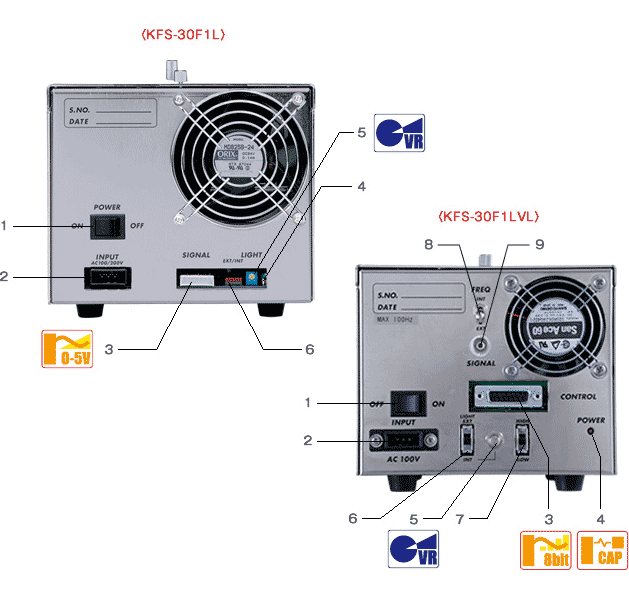

パネル面詳細
<KFS-30F1L>
-
①
電源スイッチ
-
②
AC入力コネクタ
-
③
SIGNALコネクタ
下記接続参考図を参照ください -
④
POWER ランプ
電源投入時点灯します。 -
⑤
LIGHTボリューム
光量を可変出来ます。 -
⑥
INT./EXT.切替スイッチ
内部調光と外部調光の 切り替えをします
<KFS-30F1LVL>
-
①
電源スイッチ
-
②
AC入力コネクタ
-
③
CONTROLコネクタ
下記接続参考図を参照ください -
④
POWER ランプ
電源投入時点灯します。 -
⑤
LIGHTボリューム
光量を可変出来ます。 -
⑥
INT./EXT.切替スイッチ
内部調光と外部調光の 切り替えをします -
⑦
C容量切替スイッチ
荒光量調整をします。（コンデンサ容量の切替をします） -
⑧
周波数切替スイッチ
内部発振と外部入力の切替をします （トリガ信号の切替をします） -
⑨
SIGNALコネクタ
トリガ信号を入力します
ピンアサイン
Fig.AKFS-30F1L
CONTROL : B 7B-XH-A (JST)
| Pin No. | Pin Detail |
|---|---|
| 1 | TRIGGER SIGNAL + |
| 2 | TRIGGER SIGNAL - |
| 3 | ALARM (C） |
| 4 | ALARM (E） |
| 5 | ANA. 5V |
| 6 | ANA. 0V |
| 7 | COMMON |
Fig.BKFS-30F1LVL
CONTROL : D-sub 15pin
| Pin No. | Pin Detail |
|---|---|
| 1 | DIG. Bit8 (MSB) |
| 2 | Bit7 |
| 3 | Bit6 |
| 4 | Bit5 |
| 5 | Bit4 |
| 6 | Bit3 |
| 7 | Bit2 |
| 8 | Bit1 (LSB) |
| 9 | COMMON |
| 10 | LIGHT HIGH／LOW |
| 11 | NC |
| 12 | ALARM (C） |
| 13 | ALARM (E） |
| 14 | NC |
| 15 | COMMON |
SIGNAL : BNC Connector
| Pin No. | Pin Detail |
|---|---|
| 1 | TRIGGER SIGNAL + |
| 2 | TRIGGER SIGNAL - |
- ※各信号の仕様や内部回路についてはキセノンストロボ技術資料を参照下さい。
- ※各信号の機能についてはキセノンストロボ技術資料を参照下さい。
注意事項
- ※このサイトに記載された製品を安全にお使いいただくために、ご使用の前に必ず「取扱説明書」をお読みください。
- ※当社製品の不具合による保証範囲は、当該納入品の復元を限度とさせていただき、当社製品の故障に起因するお客様での機会損失、逸失利益、当社の予見の有無を問わず特別の事情から生じた損害、2次損害、事故補償、およびその他の業務に関する保障については、当社は責任を負いかねます。

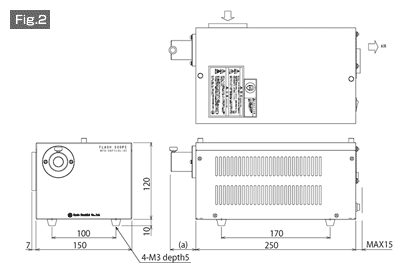

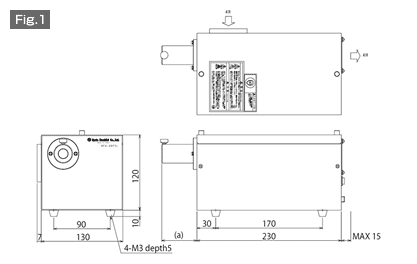

外形図
-
Fiber insertion length （a） 37mm 56mm 31mm 50mm 20mm 40mm -
Fiber insertion length （a） 37mm 56mm 31mm 50mm 20mm 40mm
注意事項
- ※このサイトに記載された製品を安全にお使いいただくために、ご使用の前に必ず「取扱説明書」をお読みください。
- ※当社製品の不具合による保証範囲は、当該納入品の復元を限度とさせていただき、当社製品の故障に起因するお客様での機会損失、逸失利益、当社の予見の有無を問わず特別の事情から生じた損害、2次損害、事故補償、およびその他の業務に関する保障については、当社は責任を負いかねます。
交換部品
ランプ
型式：KD6604-03
トリガユニット
型式：KD6647
- ※トリガユニットの交換は、ランプ交換2回に1回を推奨します。
